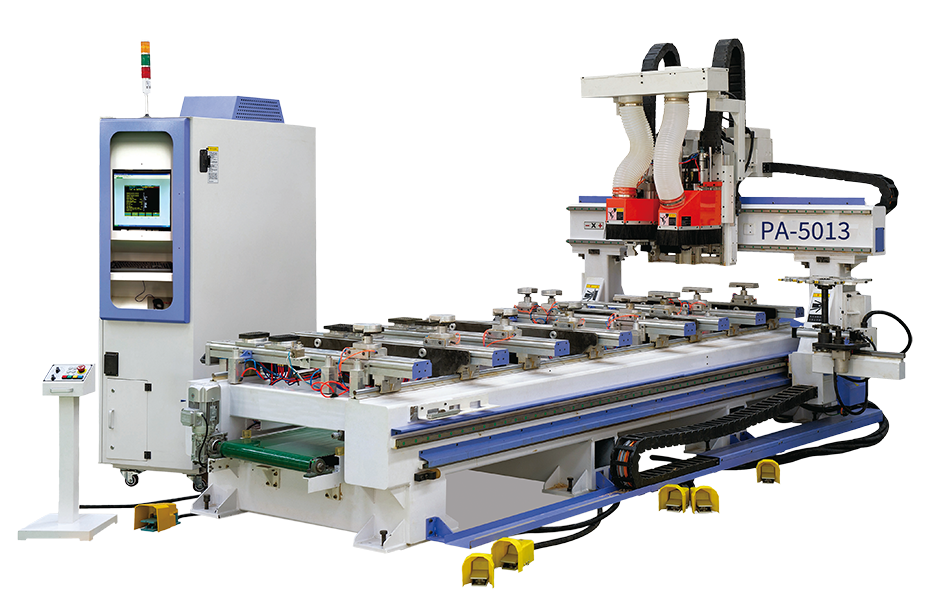

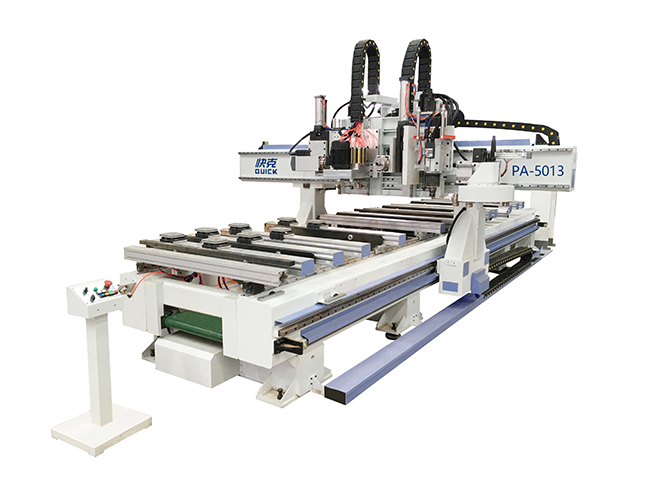

PA-5013

双Z轴设计，结构稳定，比气缸精度高一倍；高扭矩、大功率主轴、可加工大切削量工艺；组合排钻组，实现五面快速钻孔，锯槽；系统、CAM集...

在线咨询

0531-85709977

功能特性

双Z轴设计，结构稳定，比气缸精度高一倍；高扭矩、大功率主轴、可加工大切削量工艺；组合排钻组，实现五面快速钻孔，锯槽；系统、CAM集成化，操作简单、方便；自动注油系统，保障滑块导轨寿命；自动对刀仪，工人即省心又保证精度铝合金刀库，可搭载5公斤重型刀具夹具、吸附块式台面，适用更多加工工艺可移动式吸附台面，不同尺寸板件加工更方便;

产品参数

PA-5013
工作范围x/y/z	1300/5000/200mm
工作台尺寸x/y/台面	5000/1300/860
主轴功率/规格/转速	19.2KW/风冷/24000rpm
变频器功率	22KW
驱动功率X/Y/Z	XY：1.3KW Z：0.85KW
最高速度X/Y/Z	XY:75m/min Z:20m/min
加工精度X/Y/Z	±0.1mm
定位精度X/Y/Z	±0.02mm
刀库形式	圆盘8把
排钻数量	7V2H
真空泵参数	通优泵5.5KW
吸尘口直径	150mm
设备占地面积长/宽/高	650026503150mm
整机气源气压	≥0.7Mpa
整机功率	约34KW
整机重量	约4500KG
